SCALANT SCARLO 1000
Egenskaper:
- Enplanstrappor
- För höjder från 38 till 340 cm
- Stegbredd 100 cm
- Korrosionsskydd för maximalt rostskydd
- Varmförzinkning enligt DIN ISO 1461
- Enkel installation med våra instruktioner
Varumärke: SCALANT (EN)
Leveranstid: 2–6 veckor
Prisintervall: 3 586 kr till 39 171 kr

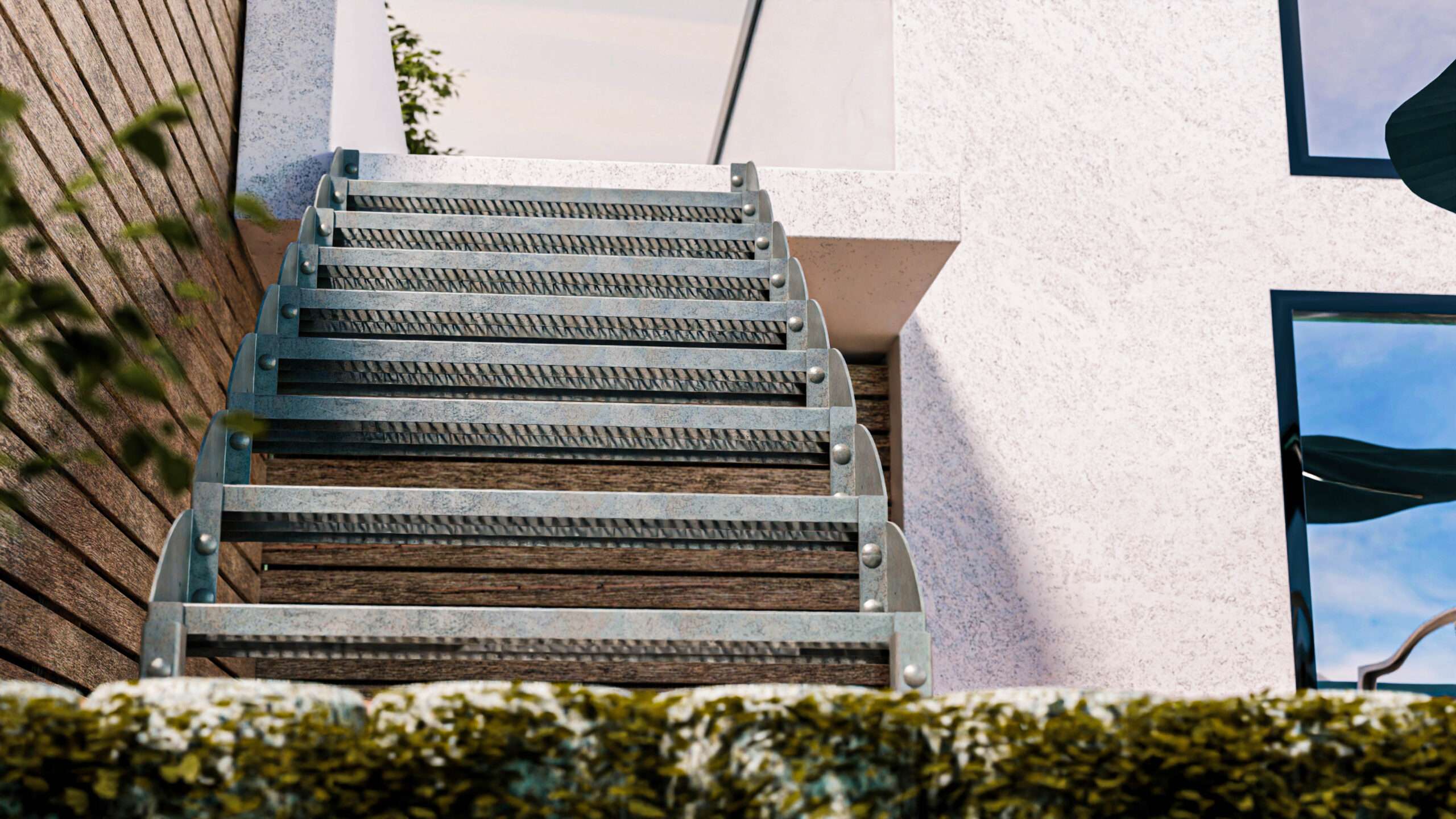

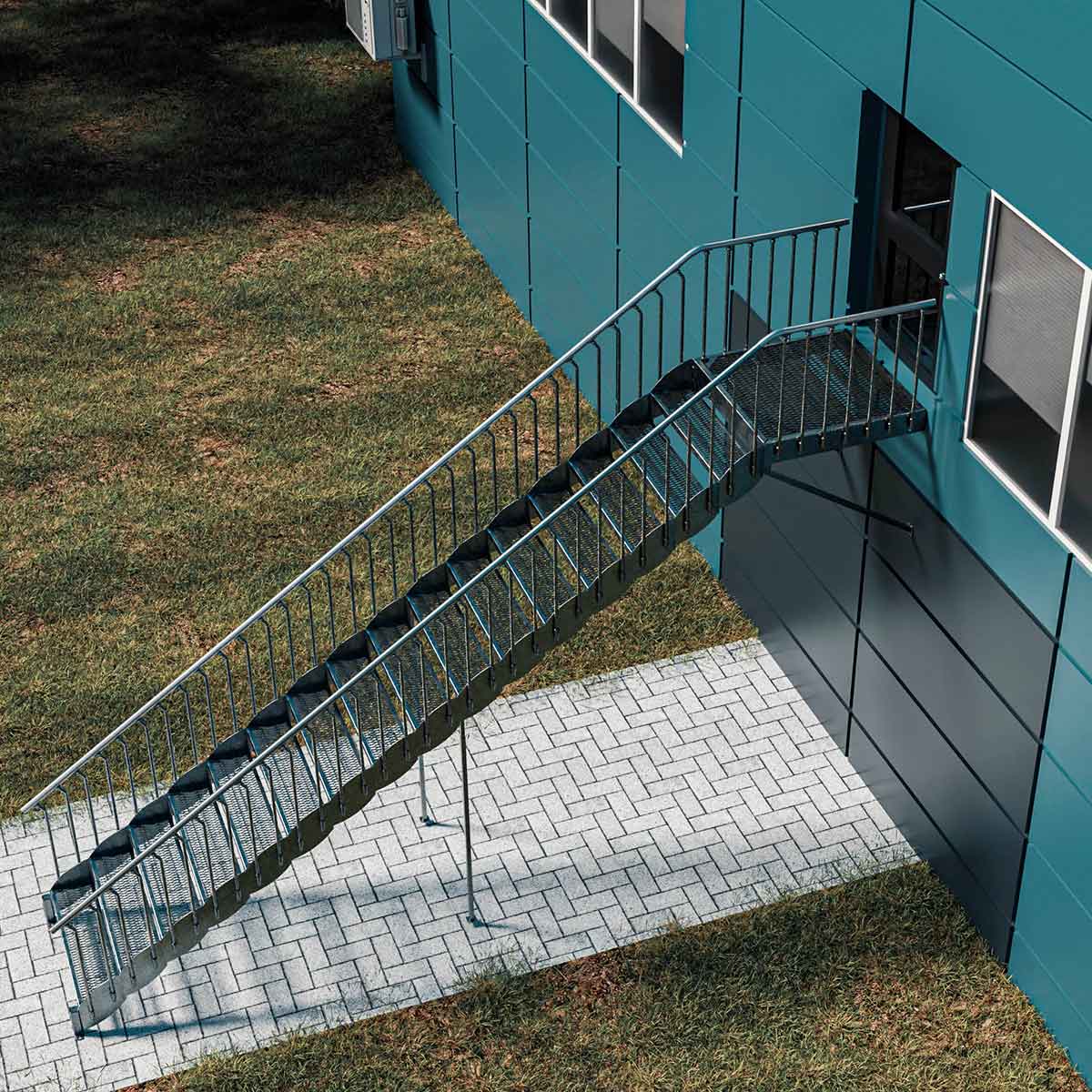

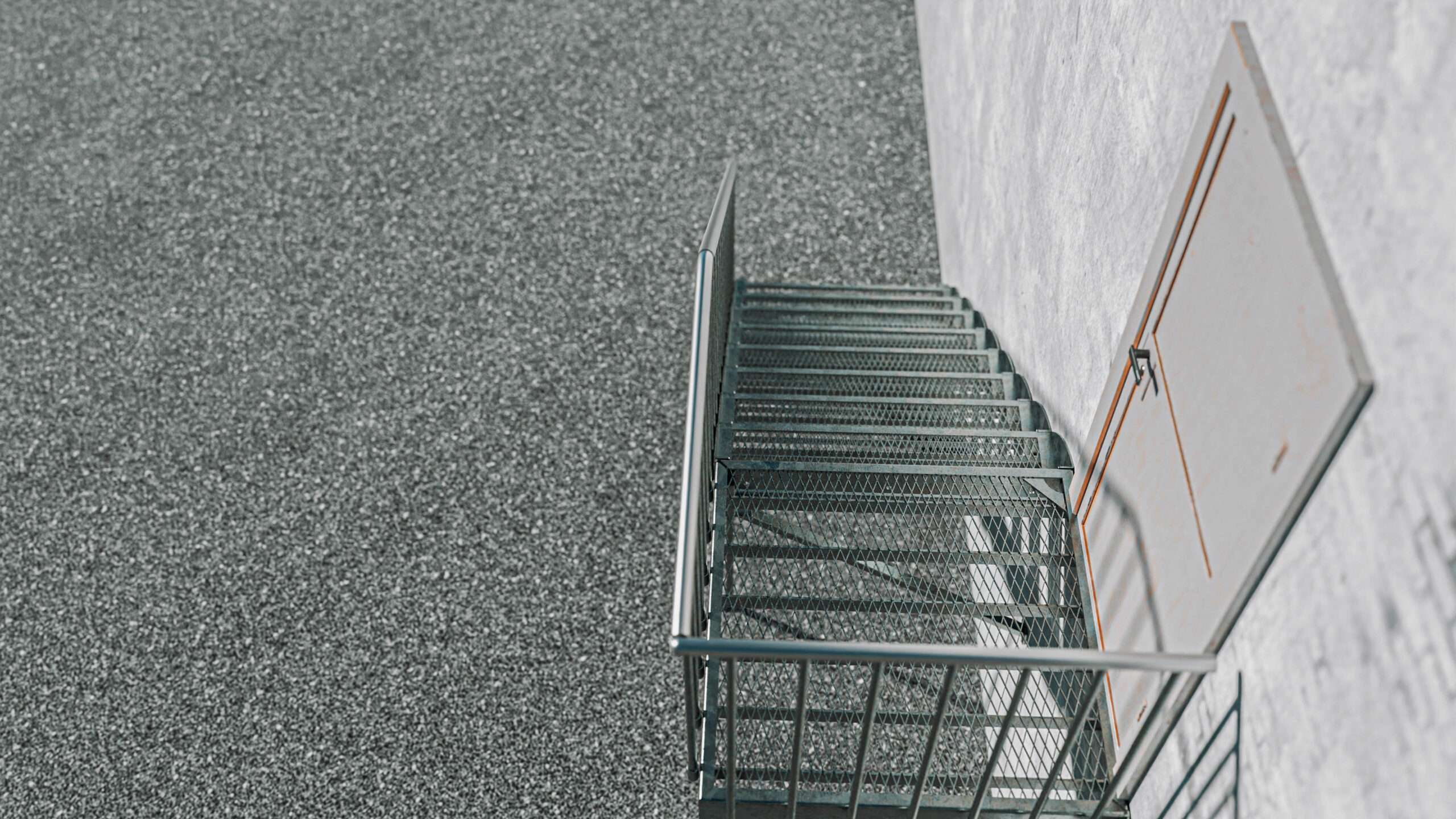

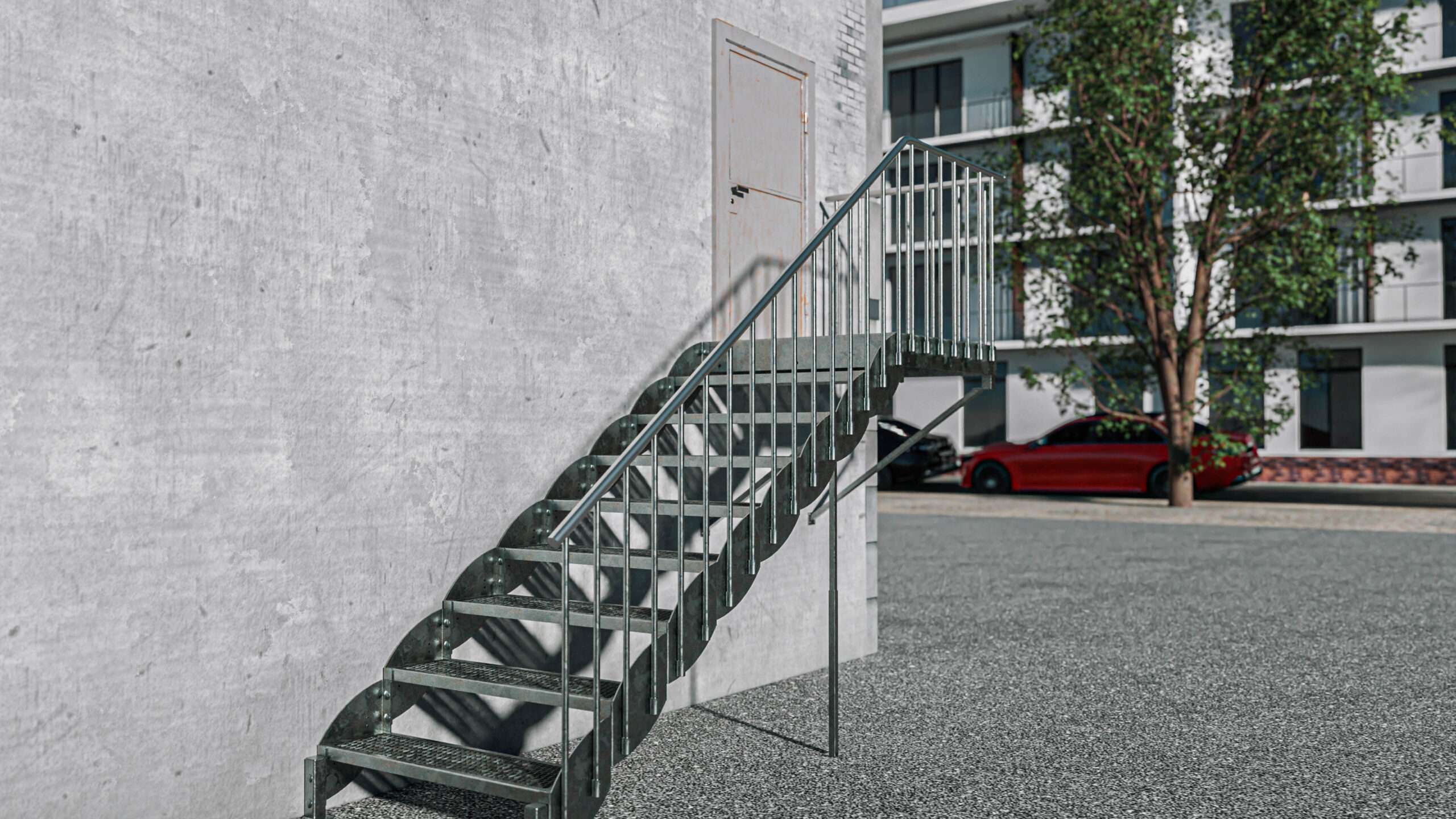

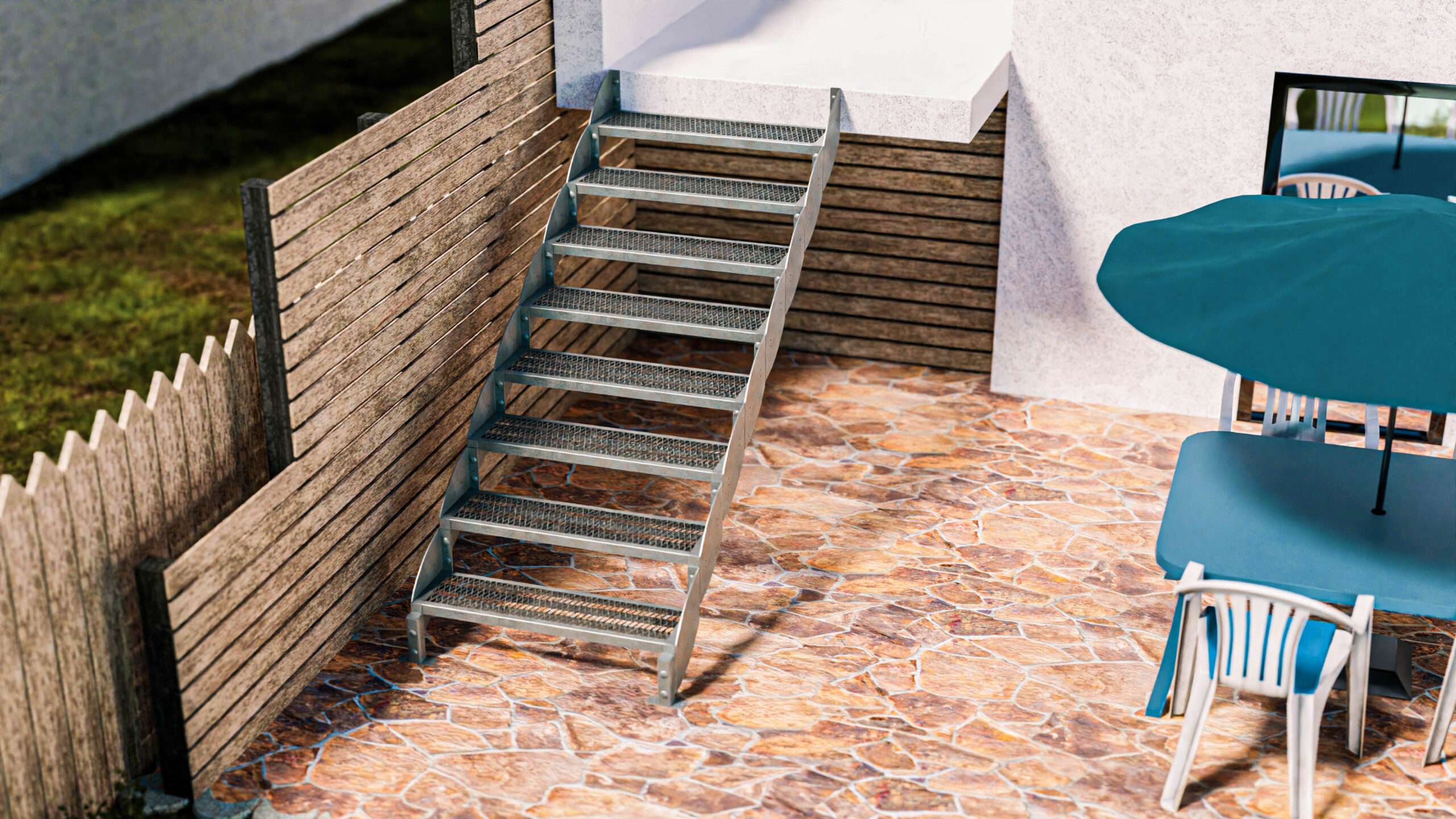

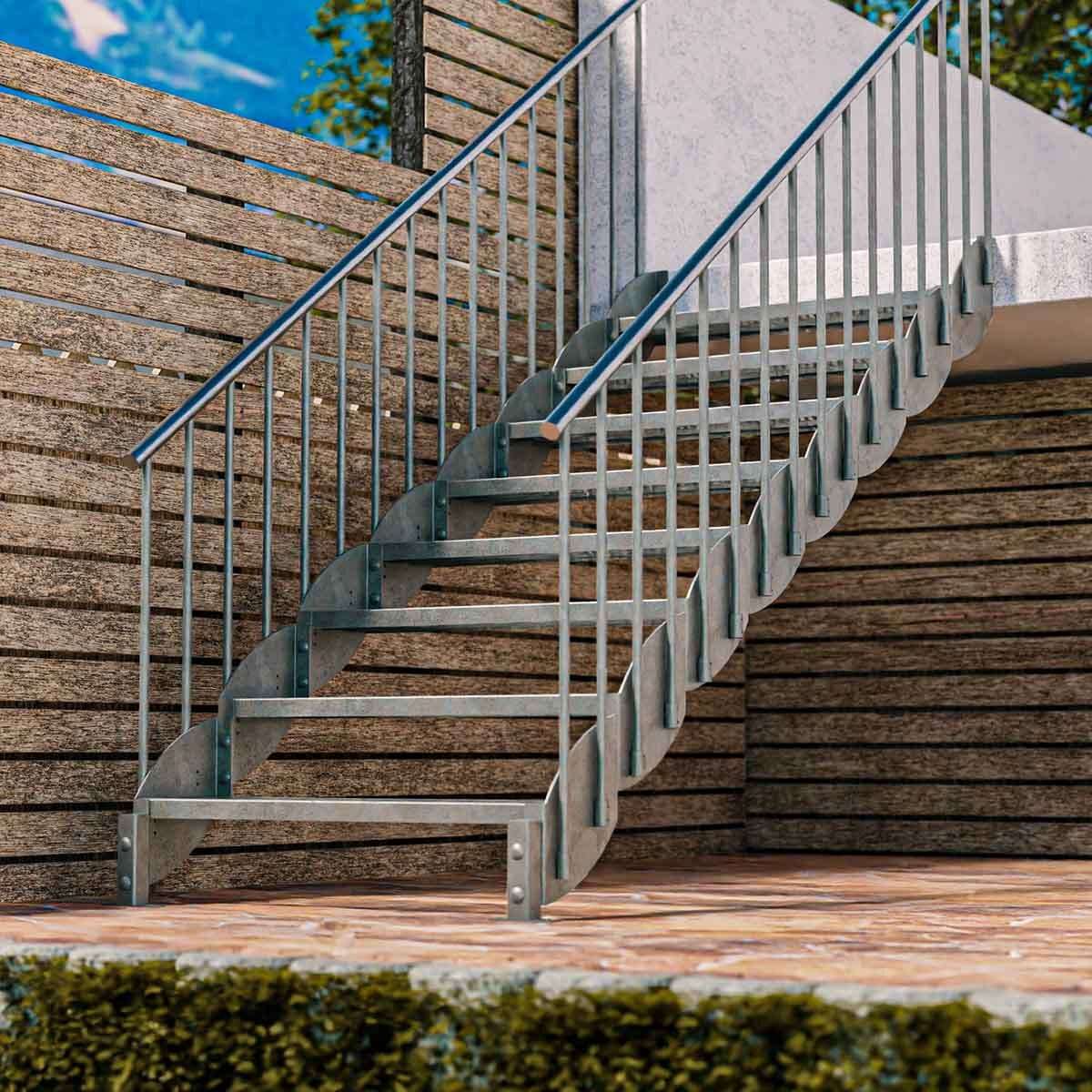

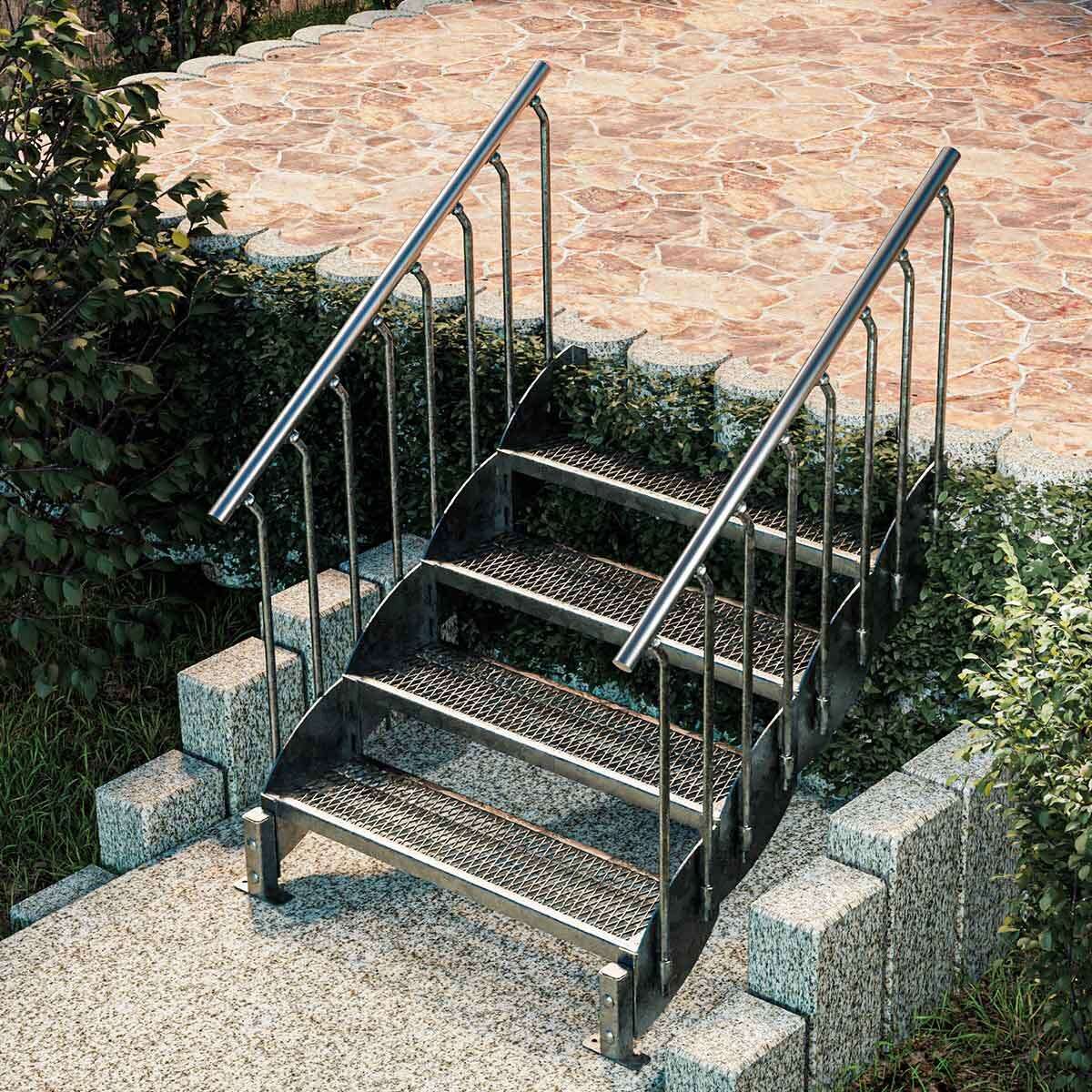

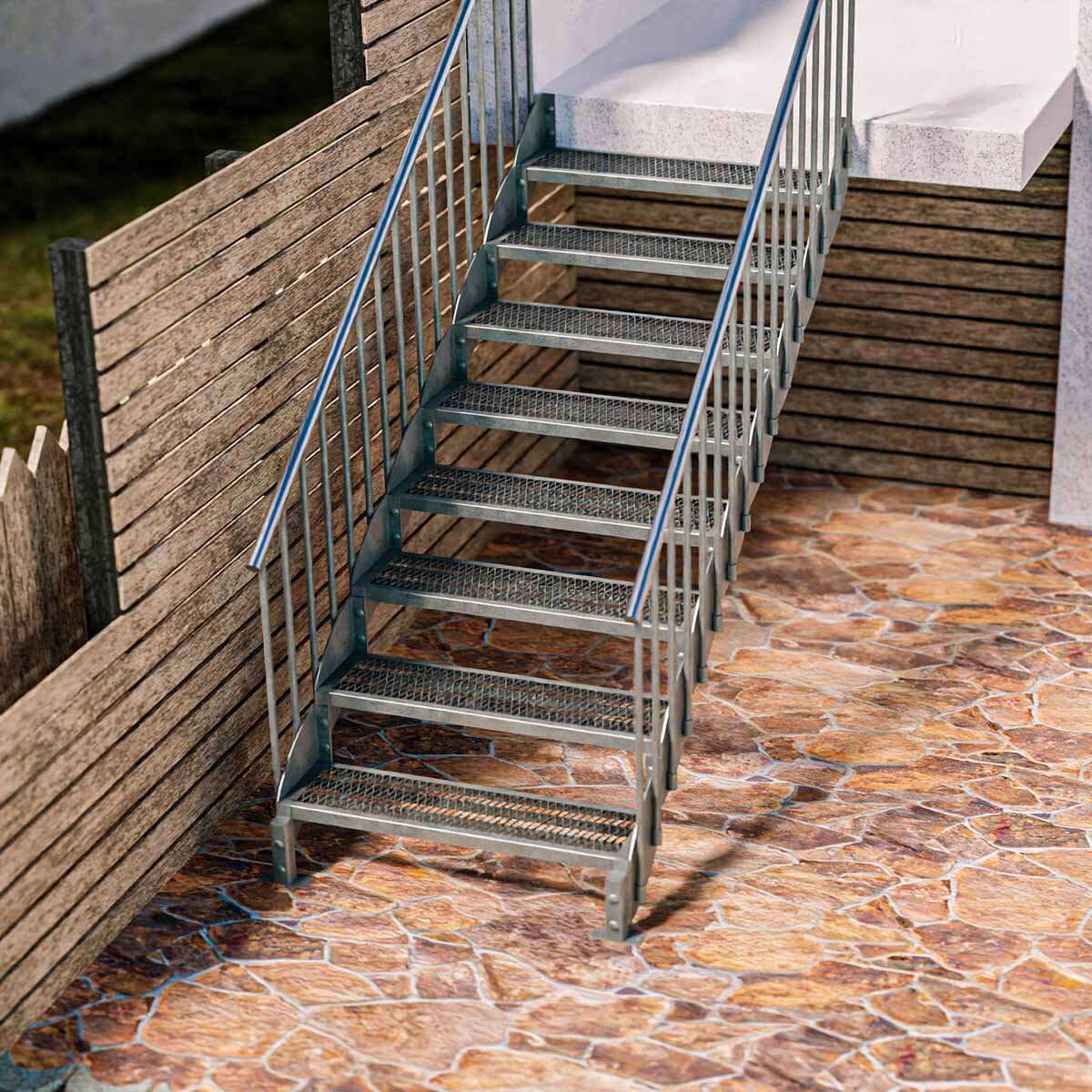

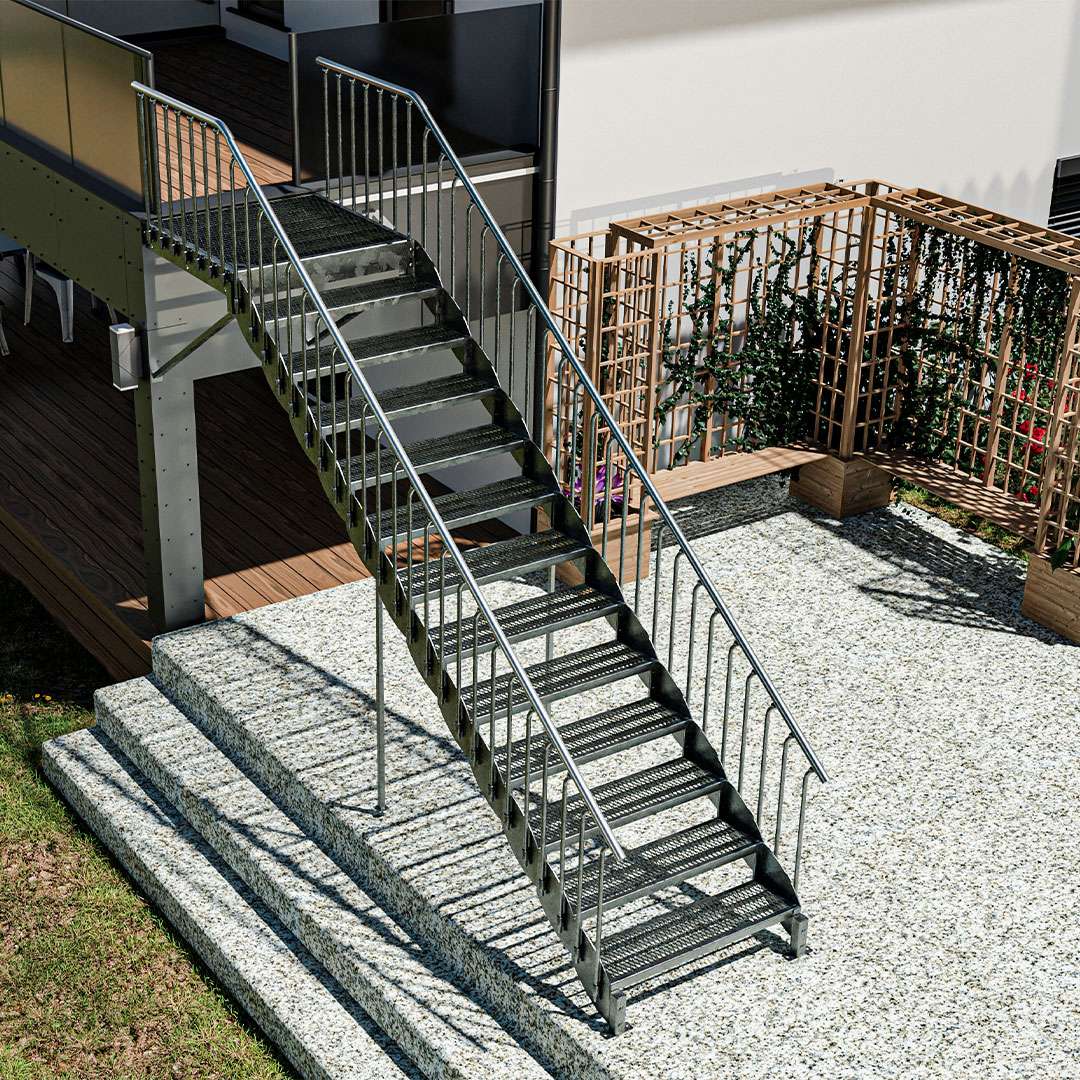

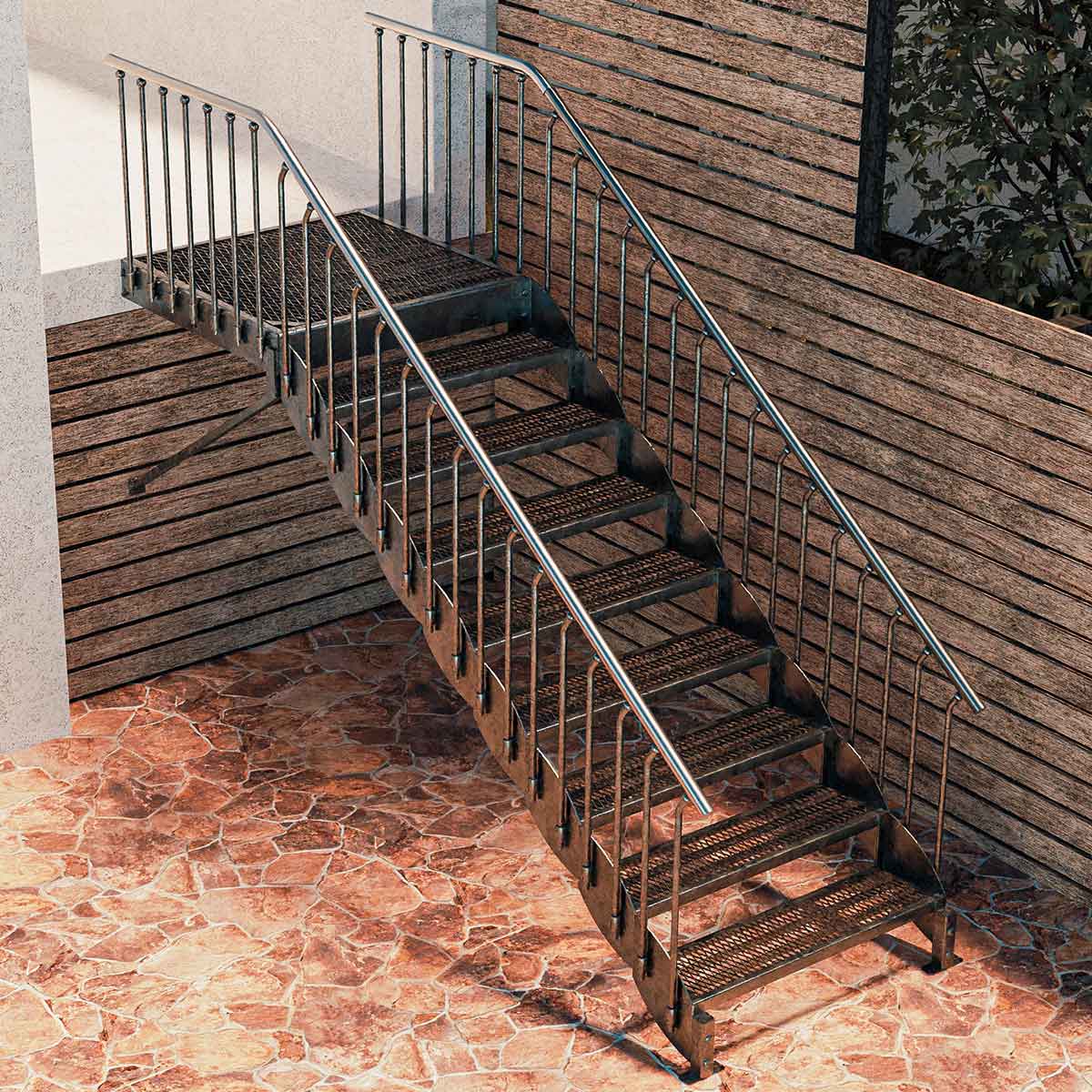

SCARLO 1000-trappan kombinerar stilfull estetik med funktionell design. Med en generös stegbredd på 100 cm och en rak sida sticker den ut från våra andra trappmodeller. Från första steg och framåt erbjuder den en bekväm användbar höjd på 38 cm, medan lutningshöjden med flera steg flexibelt kan justeras mellan 18 och 20 cm, beroende på dina individuella behov.

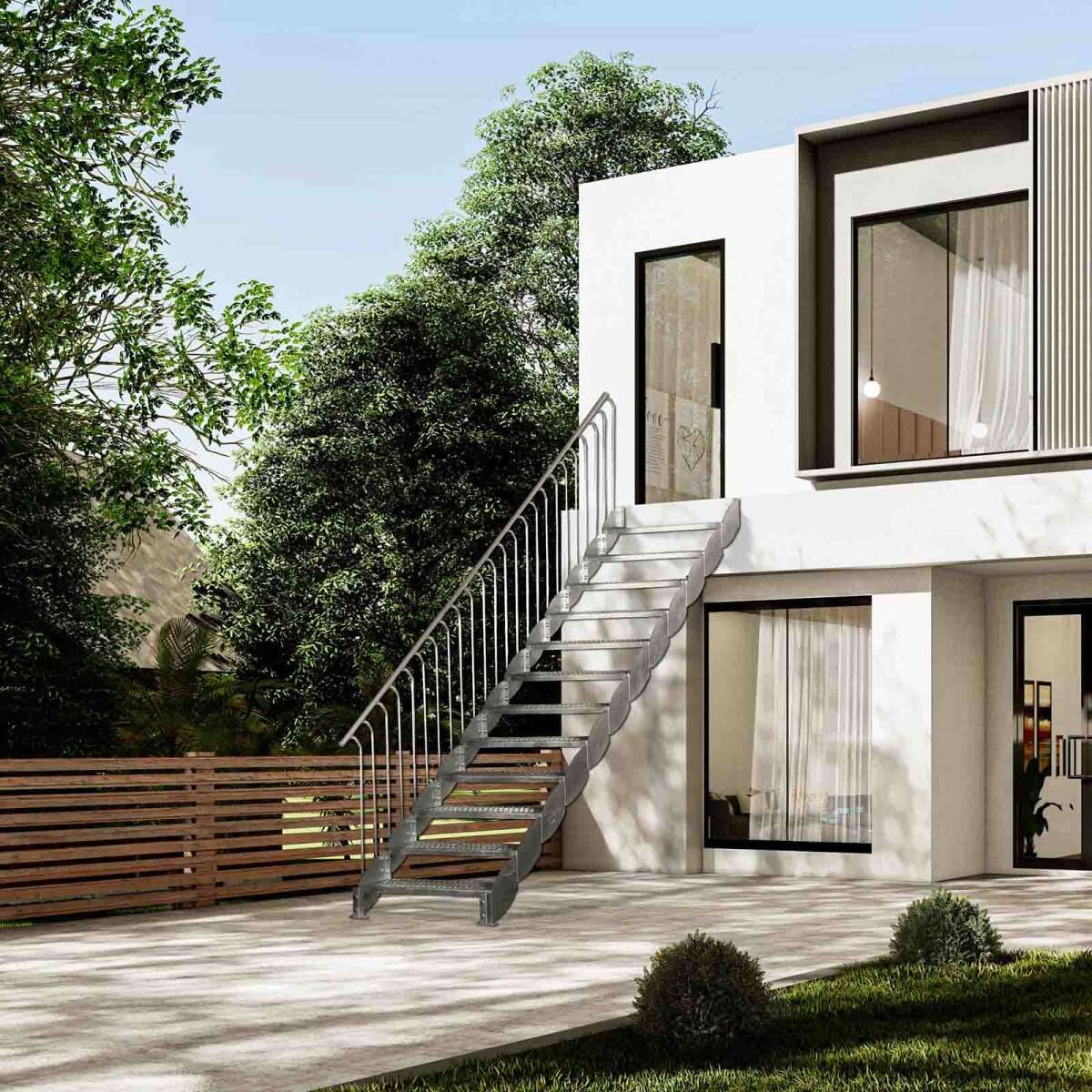

Tack vare sin enkla och tidlösa design smälter trappan sömlöst in i vilken miljö som helst och ger din trädgård eller terrass en subtil, elegant uppgradering. Oavsett trädgårdsdesign – denna trappa anpassar sig harmoniskt och erbjuder inte bara stabilitet utan också en visuell höjdpunkt för din utomhusyta.
| Tillämpningsområde | Exteriör |
|---|---|
| Fästning | Tak |
| Avrättning | Rakt fram |

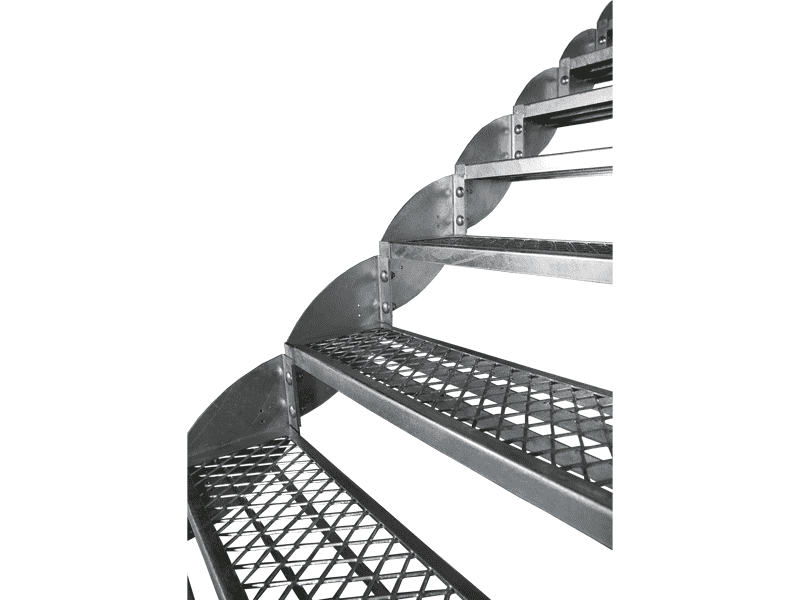

| Materialsteg | Expanderat nät |
| Räckesstänger | Varmgalvaniserat stål tillverkat av anodiserat aluminium |
| Fästmaterial | Rostfritt stål |
| Ledstång | Varmgalvaniserat stål tillverkat av anodiserat aluminium |
| Farbe Konstruktion | Förzinkad |
| Maximale Geschoßhöhe | Bis 340 cm |

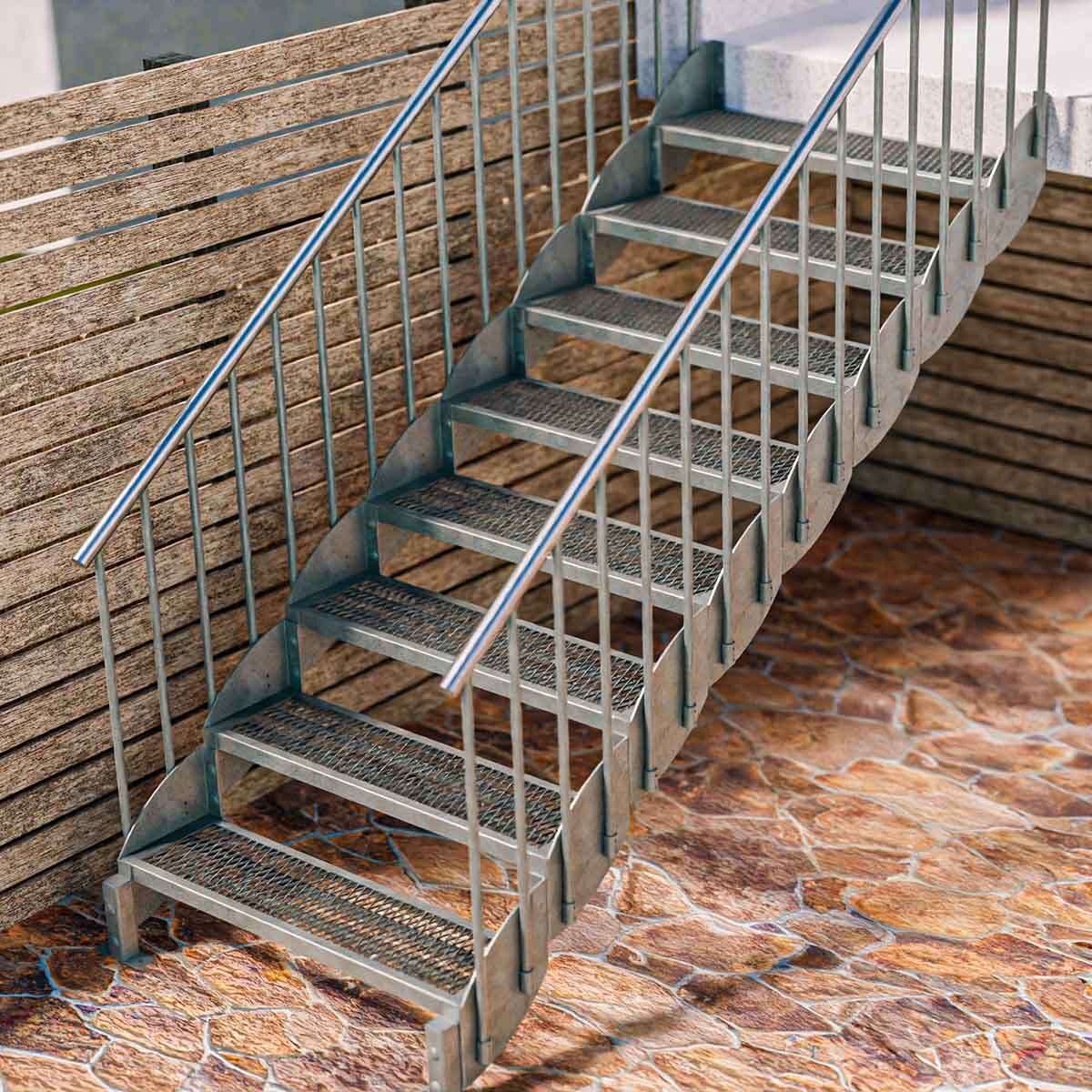

| Trappräcken | Enkelsidig, Tvåsidig |

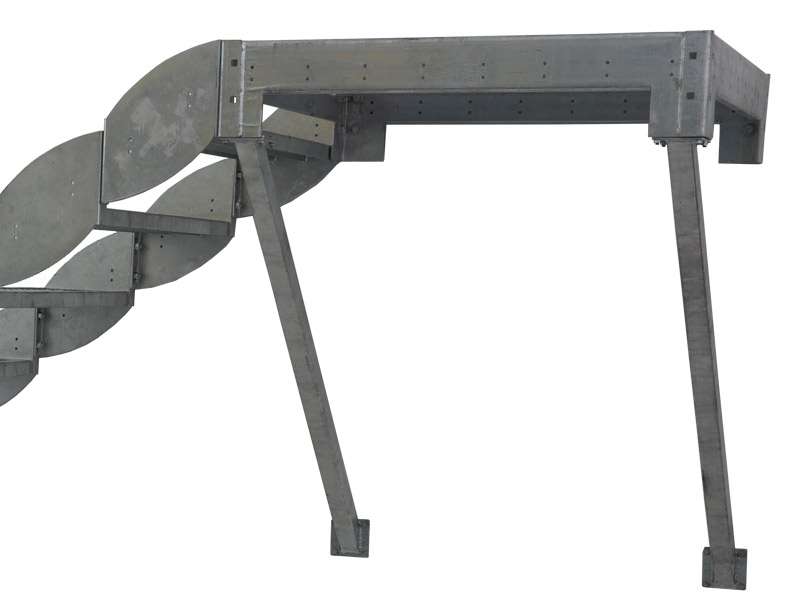

| Podest | Kein Podest, Viereck |
| Plattformens dimensioner | 100 x 100 cm |
| Lutningshöjd per steg | 18 – 20 cm |
| Djup i framförandet | 26 cm |
| Stufenbreite | 100 cm |
| Freie Durchgangsbreite | 100 cm |
| Lastkapacitet | 200 kg per steg |
Teknisk dokumentation
Monteringsinstruktioner för Scarlo 1000-trappan
med strängarSicherheit_Scarlo 1000 Treppe_Einseitiger_handlauf höger
